누전분석기

QT-0608		Igr 누전분석기
		■ 사용중 전기설비에 대한 활선 절연저항 측정 ■ 지중 전력구내 조명, 환기, 배수시설 누전점검 ■ 가로등, 수중설비의 누전차단기 오동작 분석 ■ 공장 전원라인에 대한 Igr 누전전류 및 절연저항 측정 ■ 공공시설물, 놀이기구 등의 누전검사 ■ 24시간 가동하는 이동통신 장치 전원의 절연저항 측정 ■ 써지보호기의 건전성 확인 ■ 본 측정기술의 특정 * 절연저항값의 이론적인 계산값과 실제 측정값이 일치 * 고조파 지역에서도 정확하게 측정됨 * 용량성 누설전류도 정확하게 측정된(Igc)

저압부문의 활선상태에서 Igr(저항성 유효 누전전류), Igr (용량성 무효 누설전류), Io(백터합)를 측정 → 활선절연저항(㏁)산출 ■ 특허등록 : 특허 제10-0876651호(2008.12.23) : 전압위상각 비교방식 채택 ■ 인증획득 : CE, EN61326-1(CISPR Ⅱ, Class A)

제 품 사 양

■ 누설전류 백터합(Io), 위상각(θ), 저항성 누전전류(Igr),
    용량성 누설전류(Igc) 및 절연저항(㏁)의 측정전압을
    Digital 및 그래픽표시
■ 전원을 차단하지 않고 활선상태에서 누설전류 와 절연
    상태를 측정
■ 합성된 누설전류 Io로부터 벡터이론에 의해 실제 위험한
    저항성 누설전류를 Igr과, 선로상태에서 자연존재 하는
    용량성 누설전류 Igc를 분리 표시하는 True R 누설
    전류계를 구현하여 실제 누전에 의한 사고를 미연에 방지
■ Patent / PCT No. 10-2008-0876651 / 4159590

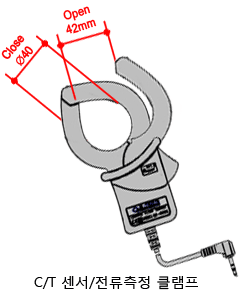

전기적 특성
[Note] Accuracy specified for temperature range of 64.4℉~82.4(18℃~28℃)
측정범위	사용주파수 (50/60Hz)
단상100V / 200V	Io	0~300.0㎃	±2% rdg ±3dgt
	Igr	0~300.0㎃	±3% ±1.5㎃
Δ3상 200V~220V	Io	0~300.0㎃	±2rdg ±3dgt
	Igr	0~300.0㎃	±3% ±5㎃
opt	Io	절연저항
	Io	위상각
사용온.습도 범위	0~40℃, 80% RH 이하(결로가 없을 경우)
측정가능 전로	단상2선식 AC110V~220V, 3상3선색 AC220V(델타)
내부사용전원	전지(1.5Vx4개) 및 측정회로
절연내전압	전압입력단자-캐이스간 AC1.5KVrms(50/60Hz)/분간
내부메모리	최대9개 Data
본체 사이즈, 무게	W160 x H100 x T43, 560g
